Mobiilia putkisoundia kuulokkeille ja melkein itse tehtynä – Korg HA-S Nutek

Korg HA-S Nutekt yhdistää Korgin Nutube-putkiteknologian ja rakennettavan tee-se-itse-konseptin. Paristokäyttöinen kuulokevahvistin tarjoaa mahdollisuuden kokea aito triodiputken lämmin sointi modernissa, kompaktissa muodossa – ja rakentaa se itse alusta asti.

Korgin Nutube-teknologia on erikoisuus modernissa audiomaailmassa.

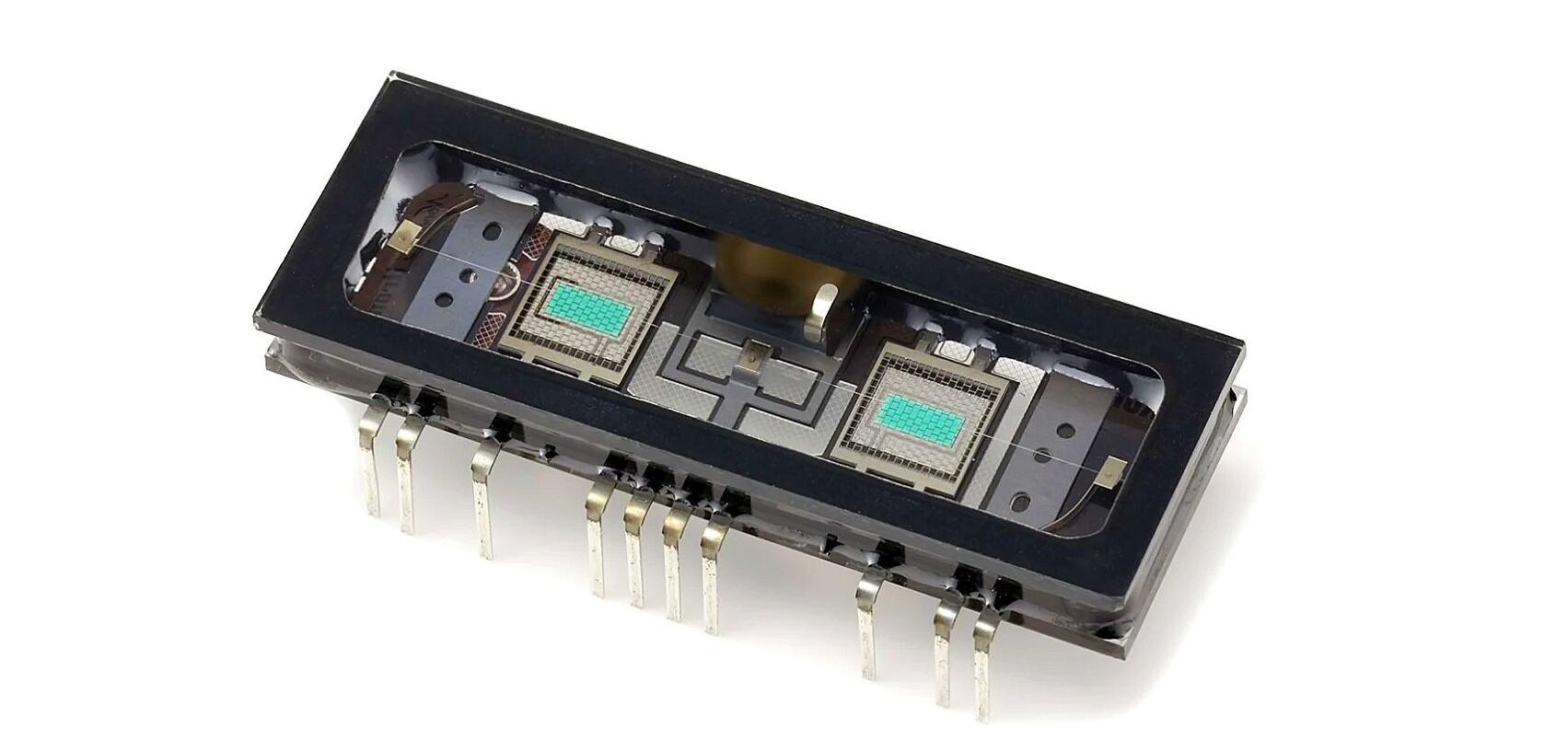

Kyseessä on nimittäin aidosti analoginen, miniatyyrinen triodiputki, jonka Korg kehitti yhteistyössä Noritake Itronin kanssa. Nutube 6P1 toimii kuten perinteinen tyhjiöputki – anodi, hilat ja hehkulanka – mutta rakenteensa ansiosta se kuluttaa murto-osan virtaa, toimii alhaisella jännitteellä ja kestää mekaanista rasitusta paremmin.

Korg HA-S Nutekt on kannettava kuulokevahvistin, joka esittelee tämän teknologian käytännössä.
Erikoisuutena se toimitetaan rakennussarjana, jossa käyttäjä kokoaa laitteen itse ilman juottamista.Nutube 6P1 miniatyyriputki Lisätietoa: korgnutube.com

Helppoa

Korgin Nutekt-rakennussarja näyttää ensisilmäyksellä oikealta elektroniikkaprojektilta, mutta todellisuudessa se on lähes valmis.

Pääpiirilevy on esiasennettu ja sisältää kaikki pienkomponentit valmiina, joten rakentaminen ei vaadi kolvaamista eikä erityisiä työkaluja. Käyttäjän tehtäväksi jää lähinnä Nutube-moduulin kiinnitys ja kytkentä riviliittimellä, piirilevyn asettaminen ja kiinnitys koteloon sekä äänenvoimakkuuspotentiometrin nupin paikoilleen laitto.

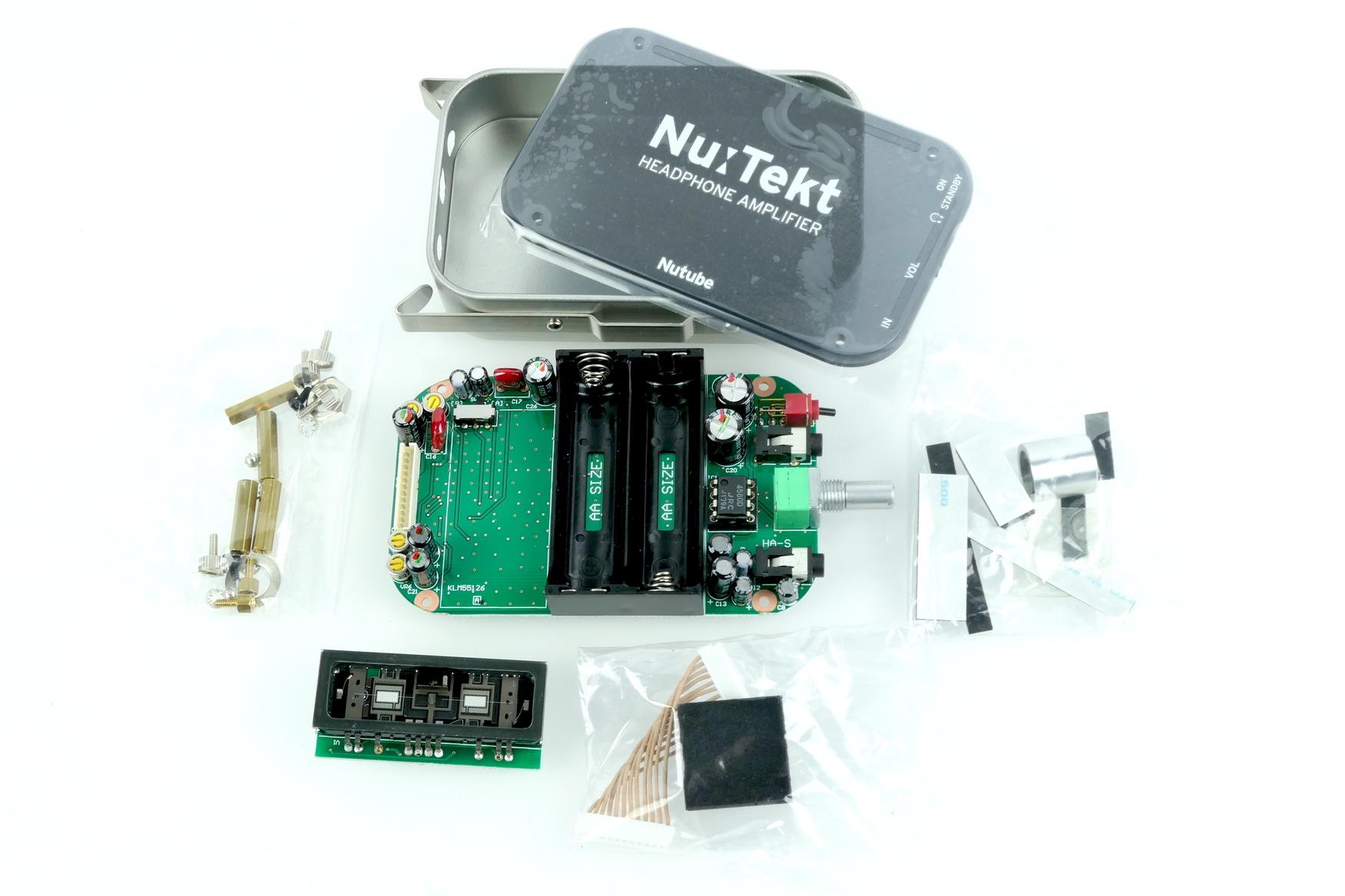

Pakkauksessa on kaksi piirilevyä: päälevy ja pienempi Nutube-moduuli, joka kiinnitetään mukana tulevalla liittimellä. Putken alle ja reunoille liimataan pehmusteet, jotka vaimentavat mekaanista resonanssia ja estävät mikrofonisuutta. Mukana toimitetaan myös kondensaattorit, trimmeripotentiometrit, operaatiovahvistin, mekaaniset osat ja kotelo. Kaikki osat ovat siististi pakattuina, ja ohjeet löytyvät sekä painettuina että verkosta.

Kotelo on kompakti, metallinen ja tyylikkäästi viimeistelty. Savunharmaa läpikuultava kansi paljastaa käytön aikana Nutuben vihertävän hohteen, joka on osa laitteen visuaalista viehätystä. Paristokotelo on integroitu rungon sisään, ja virtalähteeksi riittää kaksi tavallista AA-paristoa.

Kokoamisprosessi etenee loogisesti ja selkeästi, ja valmiin laitteen saa kokoon noin tunnissa. Rakennusvaihe tarjoaa sopivasti tekemistä myös vähemmän kokeneelle harrastajalle, mutta lopputulos näyttää ja tuntuu täysin valmiilta tehtaalta tulleelta laitteelta.

Rakenne ja säätömahdollisuudet

HA-S:n vahvistinaste perustuu siis Nutube 6P1 -triodin ympärille rakennettuun op-amp-piiriin. Ratkaisu yhdistää analogisen putkisignaalin käsittelyn ja modernin, vähävirtaisen elektroniikan. Putki toimii pienen muuntimen tuottamalla 26 V anodijännitteellä, mutta kokonaisvirrankulutus pysyy paristokäyttöön sopivana.

Käyttäjälle on tarjolla muutamia säätöjä neljällä pienellä trimmerillä: kahta bias-jännitettä ja kahta anodivastusta, joilla hienosäädetään kanavatasapainoa ja putken toimintapistettä.
